چراغ سیگنال

بسیاری از ما متوجه تنوع چراغ های رنگی که بر روی پنل ها و تابلو برق ها هستند شده ایم به این نوع چراغ ها چراغ سیگنال (
LED indicator light, LED signal lamp,
LED indicator lamp)
می گویند
چراغ سیگنال ها نوعی لامپ LED هستند که معمولا در محیط های صنعتی و کنترل پروسه ها استفاده می شوند تا وضعیت مدارات الکتریکی و ماشین آلات را برای اپراتور ها تکنسین ها مدیران تولید و پرسنل کارخانه ارائه دهند
این چراغ ها به طور خاصی برای نظارت بر عملکرد مدار، اعلام یا نمایش تغییراتی که در مدار الکتریکی رخ می دهد و همچنین نشان دادن وصل بودن یا قطع بودن مدار استفاده می شوند برای مثال هنگان از کار افتادن تجهیز و یا بخشی از سیستم الکتریکی می توان از یک لامپ LED قرمز رنگ برای هشدار به اپراتور استفاده نمود پس دو جمله کلیدی برای چراغ سیگنال وجود دارد
۱_ نظارت بر عملکرد مدار
۲_ وضعیت خاموش یا روشن

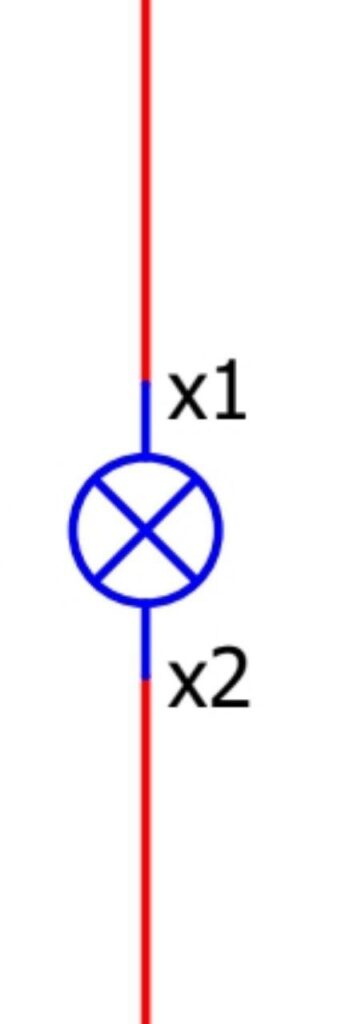

نکته : در نقشه مدارات الکتریکی چراغ سیگنال را با علامت زیر مشخص می کنند.

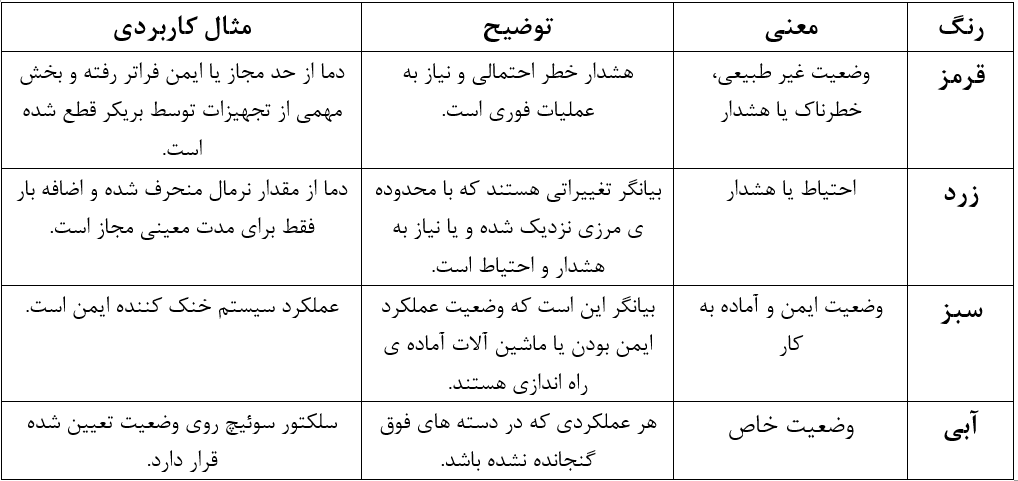

رنگ های چراغ سیگنال

رنگ های مختلف چراغ سیگنال عملکرد متفاوتی را نشان می‌دهند و هر کدام از این رنگ ها بسته به استاندارد تعیین شده برای آن سیستم معنای خاصی دارند به طور کلی ۵ رنگ متفاوت برای نشان دادن وضعیت های مختلف دستگاه یا فرآیند ها به کار می رود این رنگ ها عبارت اند از : قرمز، زرد، سبز، آبی و سفید

کاربرد چراغ سیگنال

از چراغ سیگنال ها به وفور در موارد زیر استفاده می شود کشتی ها، ماشین ابزار ها، ماشین آلات، PLC پنل ها، تابلو های سوئیچ، تابلو های توزیع برق، تابلو های قدرت، تابلو های مخابرات و…

ساختمان داخلی چراغ سیگنال

یک چراغ سیگنال از اجزای زیر تشکیل شده است
۱_ درپوش (COVER)
۲_ چراغ LED
(LED LIGHT)
۳_ بدنه (BODY)
۴پیچ (SCREWS) ۵واشر پلاستیکی (RUBBER RING)
۶مهره (FASTENER) ۷ درپوش برای جلوگیری از ورود خاک(DUST COVER)

انواع چراغ سیگنال

چراغ سیگنال ها معمولا از دو منظر دسته بندی می کنند ۱_ قطر چراغ سیگنال ۲_ ولتاژ چراغ سیگنال

انواع چراغ سیگنال از نظر قطر

عمدتا برای نصب چراغ سیگنال ها بر روی تابلو و دیگر تجهیزات باید توسط ابزار مناسب حفره یا سوراخ ایجاد کرد لذا بسیار مهم است که قطر نصب چراغ سیگنال(Mounting Hole) را بدانیم چراغ سیگنال ها در قطر های مختلفی تولید و استفاده می شوند اما رایج ترین آنها
۱۶ mm
و
۲۲ mm
است که چراغ سیگنال
۲۲ mm
رایج تر است

انواع چراغ سیگنال از نظر ولتاژ

چراغ سیگنال ها در ولتاژ های مختلفی به صورت AC و DC وجود دارند که معمولا این ولتاژ ها از ۶V تا ۳۸۰V متغیر هستند که ولتاژ های رایج آنها معمولا
۲۴V
۴۸V
110V
و
۲۲۰V
است

نکته : نوع دیگری از چراغ سیگنال ها هستند که به آنها چراغ سیگنال های BUZZER بازار یا بیزر گفته می شود این نوع چراغ سیگنال ها علاوه بر آلارم نوری دارای آلارم صوتی نیز هستند و در مواقعی که ممکن است اپراتور تنها به هشدار نوری مطلع نشود از این نوع چراغ سیگنال ها برای هشدار استفاده می کنند.
